一种拼装互锁预应力剪力墙体系及其施工方法

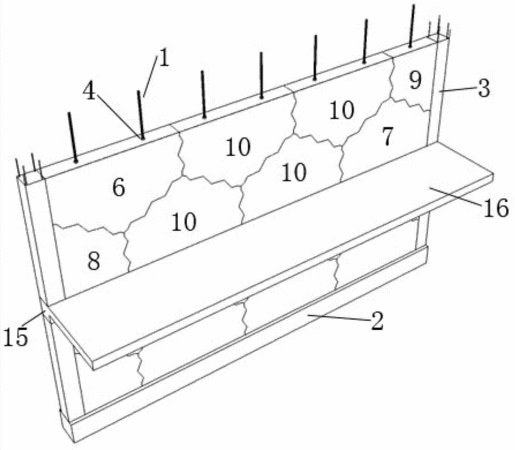

　　摘要：本发明公开了一种拼装互锁预应力剪力墙体系，包括预应力筋1、现浇基础梁2、瞄具4、组合墙板5、现浇柱3、现浇梁15、现浇楼板16。留有通孔12的现浇基础梁2，与现浇柱3形成“凹”形框架，组合墙板5通过预应力筋1嵌于其中，张拉预应力筋1后安装瞄具4，再浇筑第一层层的现浇梁15、现浇楼板16和第二层现浇柱3，形成新的“凹”形框架，再装配第二层组合墙板5，其他层的施工为此过程的重复。本发明提供了这种拼装互锁预应力剪力墙体系的施工方法，依次包括以下步骤：（a）准备工作。（b）基础开挖（c）浇筑基础、现浇基础梁2和第一层现浇柱3。（d）装配首层组合墙板5。（e）浇筑第一层现浇梁15、现浇楼面板16和第二层现浇柱3。（f）装配第二层组合墙板5。（g）其他层施工。

专利类型发明专利
申请人湖南大学;
发明人黄靓;陈永亮;王天凤;许利文;许仲远;张怀安;许颀;江超;
地址410082 湖南省长沙市岳麓区麓山南路1号
申请号CN201310033696.3
申请时间2013年01月29日
申请公布号CN103088939A
申请公布时间2013年05月08日
分类号E04B2/64(2006.01)I;E04B1/98(2006.01)I;E04C2/30(2006.01)I;E04G21/00(2006.01)I;
