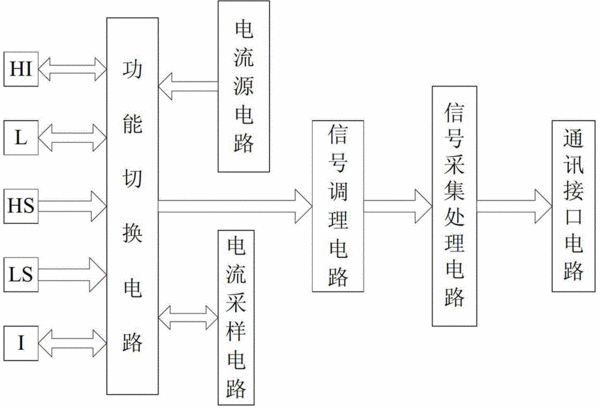

摘要：本发明涉及微小信号采集卡，包括功能切换电路、电流源电路、信号调理电路、电流采样电路、信号采集处理电路以及通讯接口电路，功能切换电路的一端连接有端子HI、接地端子L、端子HS、端子LS、端子I、电流源电路以及电流采样电路，功能切换电路的另一端依次与信号调理电路、信号采集处理电路和通讯接口电路连接，端子HI、接地端子L形成电压采集端，端子HS和端子LS形成电阻采集端，接地端子L和端子I形成电流采集端和电流源输出端。本发明解决了现有微小信号采集卡采样速率低、精度不高的技术问题，本发明能够实现对于常规信号的高精度测量，具有高动态范围，能够同时提供对于微欧、纳安及纳伏信号的采集、测量功能。
- 专利类型发明专利
- 申请人陕西海泰电子有限责任公司;
- 发明人郭恩全;杨朋;聂文彬;王一鸣;高宝平;邓云海;宁成军;
- 地址710075 陕西省西安市团结南路35号航海科技园
- 申请号CN201210593583.4
- 申请时间2012年12月30日
- 申请公布号CN103076480B
- 申请公布时间2015年06月10日
- 分类号G01R15/12(2006.01)I;
