分析仪用计量管活塞头部结构

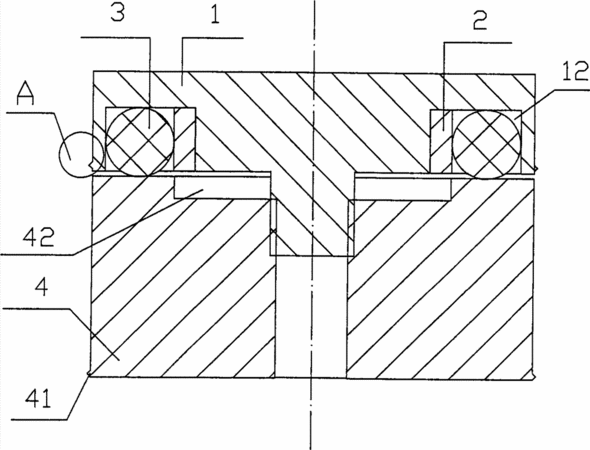

　　摘要：本发明涉及一种高精度分析仪用计量管活塞头部结构，它包括：活塞顶盖、硬质内衬、密封圈、本体。所述硬质内衬通过环形体内侧壁紧固在活塞顶盖的环形凹槽内，密封圈安装在内衬外侧壁及活塞顶盖环形凹槽形成的空间内，活塞顶盖的短轴旋入本体轴心处的螺孔内，本体上端面与密封圈表面相触。本发明优点如下：1)采用聚四氟乙烯制作活塞，同时使用了硬质内衬和弹性密封圈，使活塞具有了适度可塑性，活塞顶盖外侧柱面设有的细刃，进一步提高活塞与计量管壁接触的密封性；2)本活塞采用了分体结构，在活塞损坏后一般只需要替换活塞顶盖即可。本发明结构合理，耐腐蚀、耐磨、回漏率小，可在各类分析仪器计量管的设备中推扩使用。

专利类型发明专利
申请人上海禾工科学仪器有限公司;
发明人董宽;
地址201114 上海市闵行区立跃路778号16-H座
申请号CN201110307036.0
申请时间2011年10月11日
申请公布号CN103047410B
申请公布时间2015年07月15日
分类号F16J1/00(2006.01)I;F16J1/01(2006.01)I;F16J9/00(2006.01)I;G01N31/18(2006.01)I;
