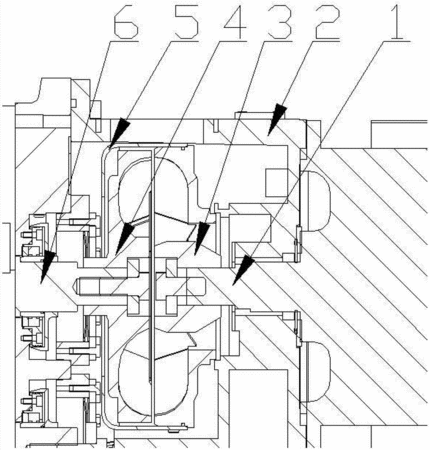

摘要：本发明涉及真空泵技术领域，具体地说是一种真空泵传动结构。包括电机、耦合腔、右耦合器、左耦合器、耦合器罩及主动转子轴，其中耦合腔的腔体一端与真空泵壳体连接，另一端与电机的法兰连接，所述右耦合器、左耦合器和耦合器罩均设置于耦合腔内，左耦合器与主动转子轴固接，所述右耦合器与电机的输出轴固接，耦合器罩可转动的套设于主动转子轴上、并一端与右耦合器连接，所述左耦合器容置于耦合器罩内，所述电机驱动右耦合器旋转，所述右耦合器带动耦合器罩旋转，所述右耦合器带动耦合腔内的油旋转，泵油带动左耦合器旋转，所述左耦合器带动主动转子轴旋转。本发明能够确保当泵组传动出现问题或者内部卡死时，转子卡住后电机仍然可以旋转而不会造成电机烧毁，从而避免发生安全事故。
- 专利类型发明专利
- 申请人中国科学院沈阳科学仪器股份有限公司;
- 发明人王光玉;张振厚;于明鹤;
- 地址110168 辽宁省沈阳市浑南新区新源街一号
- 申请号CN201210591219.4
- 申请时间2012年12月29日
- 申请公布号CN103047145A
- 申请公布时间2013年04月17日
- 分类号F04C29/00(2006.01)I;F04C23/02(2006.01)I;
