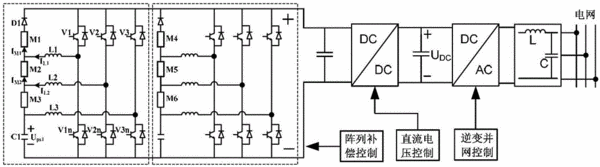

摘要：本发明公开了一种光伏阵列拓扑结构、并网系统及控制方法，光伏阵列包括并联的多条光伏支路，每一条光伏支路包括组件支路和补偿支路，组件支路由阻塞二极管、N个光伏组件和一个电容依次串联而成，补偿电路包括N个电感和N个IGBT桥臂；所有的IGBT桥臂均与组件支路并联；每一个IGBT桥臂由两个IGBT组成；N个IGBT桥臂对应的N个中点分别通过N个电感连接到N个光伏组件的N个负极端点处。该光伏阵列拓扑结构、并网系统及控制方法能使光伏组件达到最大功率输出，并有效解决在阴影条件下光伏阵列的功率失配问题，提高光伏阵列的输出功率。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人荣飞;朱文杰;罗安;刘仲欣;刘方荣;赵志;
- 地址410082 湖南省长沙市岳麓区麓山南路2号
- 申请号CN201210519150.4
- 申请时间2012年12月06日
- 申请公布号CN103036464B
- 申请公布时间2015年02月18日
- 分类号H02M7/521(2006.01)I;H02J3/38(2006.01)I;H02S40/32(2014.01)I;
