一种无水箱高效平板太阳能热水器

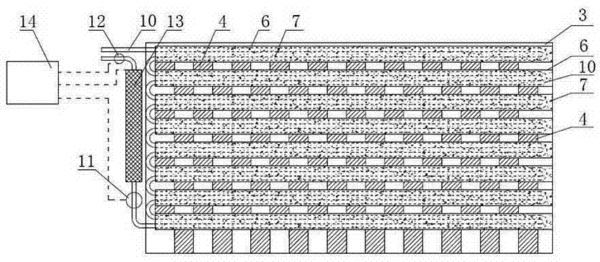

　　摘要：本发明开了一种无水箱高效平板太阳能热水器，包括壳体、吸热板芯、扁平热管、异型铝管和蛇形铜管，所述壳体填充有保温材料，所述异型铝管沿壳体纵向间隔安装在壳体内，异型铝管内设有相变储热材料，蛇形铜管设于相变储热材料中，相邻上下两根异型铝管的背面分别连接着一个扁平热管的冷凝端和蒸发端，顶部的异型铝管的长度方向上只分布着冷凝端，其余异型铝管长度方向上均间隔分布着冷凝端和蒸发端，扁平热管贴合在吸热板芯上，吸热板芯和扁平热管的冷凝端之间设置有隔热板、扁平热管的蒸发端和异型铝管之间也设置有隔热板。本发明具有以下优点和效果：结构设计合理，集热、储热、换热一体、简单易安装，吸热效率高、热损失少。

专利类型发明专利
申请人嘉兴煜腾新能源科技有限公司;姚卫国;
发明人姚卫国;
地址314300 浙江省嘉兴市海盐沈荡董司工业园
申请号CN201210515135.2
申请时间2012年12月05日
申请公布号CN103032967A
申请公布时间2013年04月10日
分类号F24J2/00(2006.01)I;F24J2/34(2006.01)I;F24J2/24(2006.01)I;F24J2/32(2006.01)I;F24J2/46(2006.01)I;
