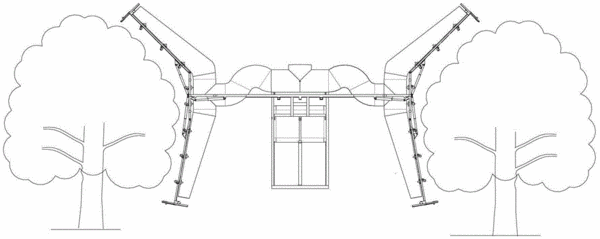

摘要:本发明提供了一种三位一体多功能喷雾机及三工位变换方法,包括喷杆变换装置、喷雾装置、气流辅助装置和药液回收装置;喷杆变换装置由液压系统分别控制各功能机架,实现喷杆的升、降、折叠及不同高度、不同喷洒方式的变换;喷雾装置将药液由药液箱输送到隔膜泵,再经输送管道连接至各喷头,实现药液的喷洒;气流辅助装置形成均匀风幕,提高喷洒雾滴的穿透性和沉积均匀性;药液回收装置将从作物枝叶上滴落的残余药液经回收布过滤孔过滤后汇流至收集管,再通过隔膜泵将残余药液回收至药液箱,提高药液利用率。本发明实现了集喷杆式、隧道式、仿形式三种喷雾方式于一体,具备大田作物喷杆式喷雾、园艺作物隧道式喷雾和果园仿形式喷雾的结构转换功能。
- 专利类型发明专利
- 申请人山东农业大学;
- 发明人刘雪美;苑进;闫晓海;刘勤华;陈勇;
- 地址271018 山东省泰安市岱宗大街61号
- 申请号CN201210594752.6
- 申请时间2012年12月31日
- 申请公布号CN103004736B
- 申请公布时间2014年07月09日
- 分类号A01M7/00(2006.01)I;
