  • 教育装备采购网首页 > 知识产权 > 专利 > CN102967923A

    广角投影物镜及其应用

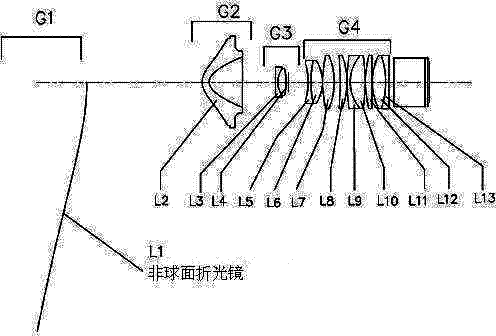

      摘要:一种广角投影物镜,其特征是从出口端开始按照顺序包含下面组件;第一镜头组,该第一镜头组是一个凸非球面反射面;第二镜头组,该第二镜头组是负折光能力模组,它至少包含一个非球面;第三镜头组,该第三镜头组是零折光能力模组或光能力很弱的模组,广角物镜的孔径光阑放在这里边或者附近位置;第四镜头组,该第四镜头组是一个正折光能力模组;所述的由第一镜头组、第二镜头组、第三镜头组和第四镜头组组成的透镜模组满足下面的条件(1)-(4):条件(1):10<|F1/F|<30;条件(2):4.0<|F2/F|<8.0;条件(3):20<|F3/F|<40;条件(4):5.0<|F4/F|<7.0。本发明可使投影物镜的焦距大幅度减少,有利于减小其应用产品如投影仪、数字视频设备的等应用产品的体积。
    • 专利类型发明专利
    • 申请人江苏宜清光电科技有限公司;
    • 发明人卢开昌;
    • 地址214201 江苏省无锡市宜兴市经济开发区永安路创业园C1栋
    • 申请号CN201210417808.0
    • 申请时间2012年10月26日
    • 申请公布号CN102967923A
    • 申请公布时间2013年03月13日
    • 分类号G02B13/06(2006.01)I;G02B13/18(2006.01)I;G03B21/14(2006.01)I;
