    用于汽车干扰器的大功率可调箝位电路

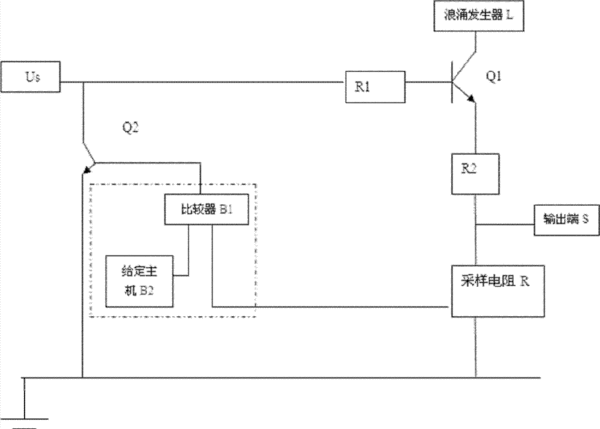

      摘要:本发明涉及一种用于汽车干扰器的大功率可调箝位电路,包括MOS管驱动模块Us、MOS管Q1、浪涌发生器、第一电阻R1、第二电阻R2、采样电阻、比较器、三极管Q2和给定主机;所述的MOS管Q1设有栅极、源极、漏极,其栅极通过第一电阻R1与MOS管驱动模块Us连接,其源极与浪涌发生器连接,其漏极通过第二电阻R2与采样电阻连接;所述的三极管Q2设有基极、集电极、发射极,其基极与比较器连接,其集电极接在MOS管驱动模块Us与第一电阻R1之间,其发射极接地;所述的比较器与采样电阻连接,所述的给定主机与比较器连接。
    • 专利类型发明专利
    • 申请人上海普锐马电子有限公司;
    • 发明人毛文斌;顾建军;
    • 地址201100 上海市闵行区黎安路668号
    • 申请号CN201110233559.5
    • 申请时间2011年08月15日
    • 申请公布号CN102938554A
    • 申请公布时间2013年02月20日
    • 分类号H02H7/00(2006.01)I;H02H9/04(2006.01)I;
