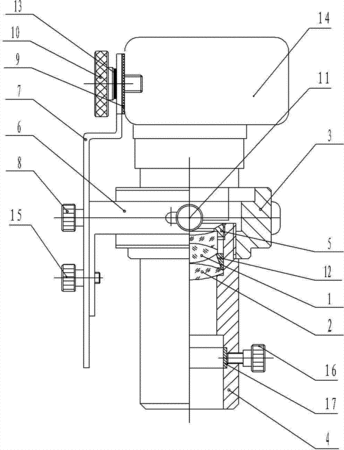

摘要:本发明公开了一种显微镜数码相机连接装置,涉及光学仪器制造技术领域,包括镜座、连接座,连接座与镜座螺纹连接,凸透镜通过隔圈固定在镜座上端的大孔内,胶合透镜组通过压紧螺母固定在所述镜座上端的大孔内,横向支架一端通过螺钉固定在连接座上,另一端通过连接螺钉与纵向支架固定,纵向支架另一端有一个相机固定螺钉与相机连接固定;本发明的目的是提供一种任意连接各种型号相机的显微镜数码相机连接装置,本发明具有通用性强,操作简单的特点。
- 专利类型发明专利
- 申请人梧州奥卡光学仪器有限公司;
- 发明人陈志雄;莫海;
- 地址543002 广西壮族自治区梧州市新兴二路137号对外加工区第四幢
- 申请号CN201210416698.6
- 申请时间2012年10月28日
- 申请公布号CN102902057B
- 申请公布时间2015年01月21日
- 分类号G02B21/36(2006.01)I;G02B21/24(2006.01)I;
