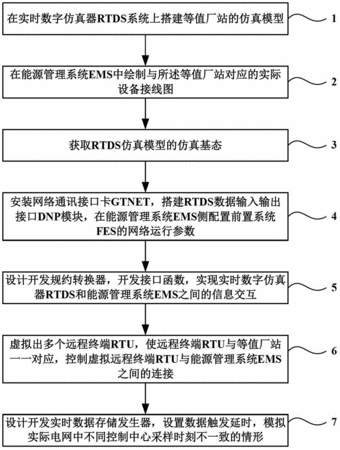

摘要:本发明公开了电力系统调度自动化技术领域中的一种RTDS-EMS系统级闭环控制实验仿真平台搭建方法。包括:实时数字仿真器RTDS系统上搭建等值系统的仿真模型;在能源管理系统EMS中绘制网络模型;获取RTDS仿真模型的仿真基态;配置数据接口;设计开发规约转换器,实现实时数字仿真器RTDS和能源管理系统EMS之间的信息交互;虚拟出多个远程终端RTU,控制虚拟远程终端RTU与能源管理系统EMS之间的连接;设计开发实时数据存储控制器,用于模拟实际电网中不同控制中心采样时刻不一致的情形。本发明实现了RTDS-EMS系统级闭环控制。
- 专利类型发明专利
- 申请人华北电力大学;
- 发明人张海波;葛丹丹;
- 地址102206 北京市昌平区朱辛庄北农路2号
- 申请号CN201210301119.3
- 申请时间2012年08月22日
- 申请公布号CN102820649B
- 申请公布时间2014年12月03日
- 分类号H02J3/00(2006.01)I;H02J13/00(2006.01)I;
