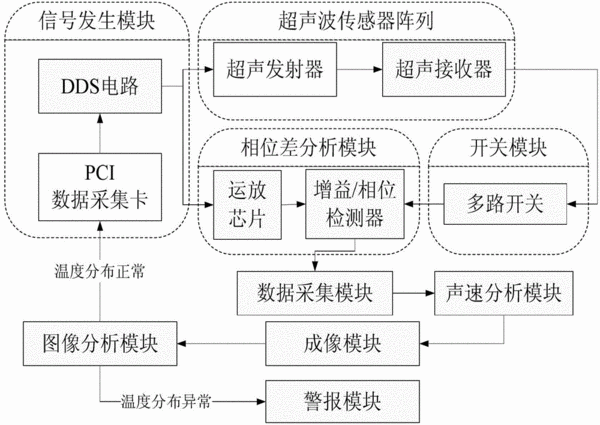

摘要：本发明公开了电力设备状态监测领域的一种基于声学法的燃气轮机入口通道温度场测量装置及方法。一种基于声学法的燃气轮机入口通道温度场测量装置，其技术方案是，所述装置包括信号发生模块、超声波传感器阵列、相位差分析模块、开关模块、图像分析模块、数据采集模块、成像模块、警报模块和声速分析模块；所述信号发生模块包括直接数字式频率合成器DDS和PCI数据采集卡；所述相位差分析模块包括运放芯片和增益/相位检测器。本发明用超声波能够全面测量燃气通道某一截面的温度场，并且采用非介入式方法，避免了热电偶对气体流动的干扰，并且可以进一步得到温度分布的图像，为燃气管道内的温度场提供准确的依据。
- 专利类型发明专利
- 申请人华北电力大学;
- 发明人刘石;任思源;
- 地址102206 北京市昌平区朱辛庄北农路2号
- 申请号CN201210285491.X
- 申请时间2012年08月10日
- 申请公布号CN102818853B
- 申请公布时间2014年10月08日
- 分类号G01N29/14(2006.01)I;
