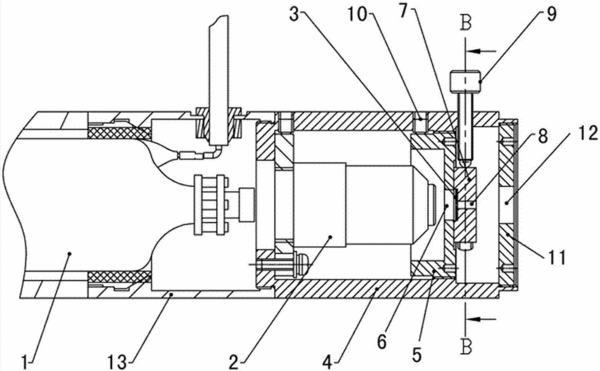

摘要：本发明公开了新型一体化激光管针孔调节机构，包括激光管、依次设置于激光管后端的聚焦透镜和针孔片，聚焦透镜的外侧固定安装有调节座，调节座内安装有可沿激光光路轴向移动的调距座，调距座包括一与激光光路垂直的端面，所述端面设置有供激光光路穿过的第一光孔，端面上吸附有永磁体，针孔片固定设置在永磁体上，永磁体上设有供激光光路穿过的第二光孔，针孔片的针孔中心轴与第二光孔的中心轴重合。本发明利用简单的结构便可以实现针孔的调节，完成调节后针孔位置可靠，不会发生偏移；调节简便，操作一次便可以完成对准，大大增加了生产效率；本发明采用的结构对零部件的加工精度要求低，其生产成本得到降低。
- 专利类型发明专利
- 申请人珠海欧美克仪器有限公司;
- 发明人姚永红;蔡斌;
- 地址519085 广东省珠海市香洲区金鼎港湾大道欧美克仪器有限公司
- 申请号CN201210293576.2
- 申请时间2012年08月17日
- 申请公布号CN102798584B
- 申请公布时间2014年04月30日
- 分类号G01N15/02(2006.01)I;
