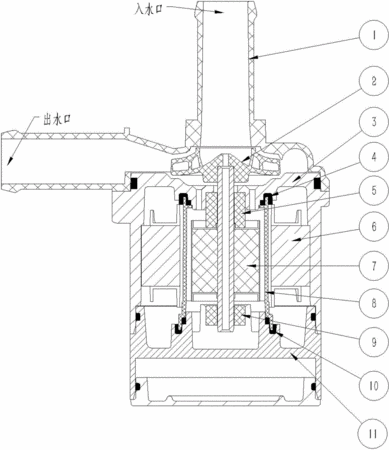

摘要：一种新型水泵电机水冷结构，包括蜗壳、电机壳和底盖，蜗壳与电机壳上部密封连接，电机壳下部与底盖密封连接，叶轮中心轴上轴向开有上水流孔，电机轴轴向开有下水流通道，上水流孔与蜗壳进水口连通，上水流孔与下水流通道连通；定子和转子之间设置密封壳，密封壳上部与电机壳密封连接，密封壳下部与底盖密封连接，转子与底盖之间设有冷却腔体，转子与密封壳之间的通道为冷却通道，下水流通道与冷却腔体连通，冷却腔体与冷却通道连通，位于密封壳与电机轴之间的电机壳体上开有出水小孔，出水小孔与冷却通道连通，出水小孔同时与蜗壳的出水口连通。本发明提高转子散热效率、提高水泵的工作效率、延长水泵。
- 专利类型发明专利
- 申请人宁波三和壳体模具有限公司;
- 发明人张建和;
- 地址315460 浙江省宁波市余姚市泗门镇泗北工业区天通路15号
- 申请号CN201210206481.2
- 申请时间2012年06月18日
- 申请公布号CN102751819A
- 申请公布时间2012年10月24日
- 分类号H02K9/197(2006.01)I;
