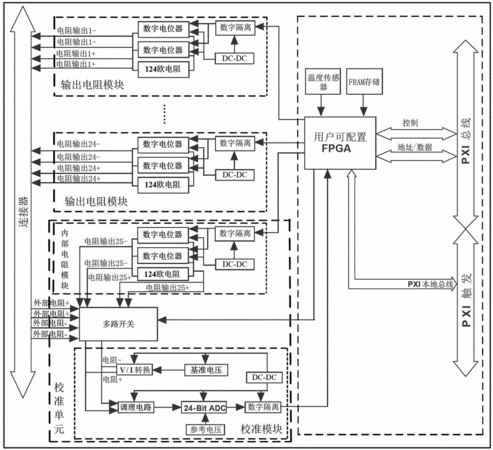

摘要：本发明公开一种基于PXI总线的多通道高精度铂热电阻模拟板，包括模拟部分、数字部分；模拟部分包括校准单元与多个输出电阻模块；输出电阻模块用来连接外部仪器，由m个数字电位器间并联后再与电阻R并联构成；校准单元具有与输出电阻模块结构相同的内部电阻模块，用来实现内部电阻模块或外部电阻阻值的测量与校准；由此通过校准电路对内部电阻模块校准获得的校准参数对输出电阻模块输出阻值进行修正。数字部分用来对各个部分进行控制，并实现与PXI总线控制器间的数据交互。本发明铂热电阻模拟板可提供多通道铂热电阻输出，且输出电阻模块精度高、价格低、体积小、温漂小，通过更换电阻R，可以调整输出电阻的输出范围，不影响输出电阻的精度。
- 专利类型发明专利
- 申请人北京康拓科技有限公司;
- 发明人韩小兵;魏勇;戚朝晖;岳世锋;张新;吴秀峰;唐颖倩;韩慧媛;吴飞;卢俊娥;杨绪达;吕建民;郑海源;李菲;
- 地址100080 北京市海淀区知春路61号
- 申请号CN201210207925.4
- 申请时间2012年06月19日
- 申请公布号CN102749520A
- 申请公布时间2012年10月24日
- 分类号G01R27/08(2006.01)I;
