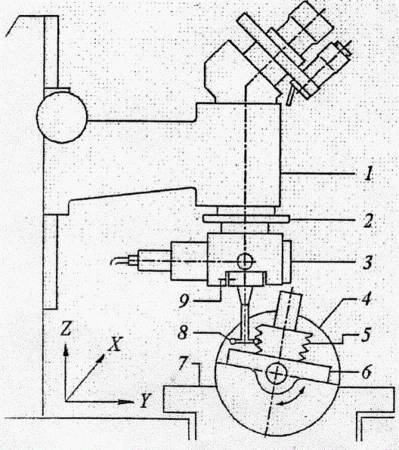

摘要：本发明公开了一种在万能工具显微镜上用分度头和带有T形探针的垂向浮动式光学定位器以接触方式测量锥螺纹量规中径的方法，该方法能满足锥螺纹量规中径检验的精度要求。测量时，被测锥螺纹量规（5）安装在万能工具显微镜的分度头（4）主轴上，二者轴线相互垂直。采用接触方式探测锥螺纹轴线两侧的牙廓；探测时，分度头产生的转角使被探测牙廓截面的中径线与仪器X、Y坐标平面处于垂直状态。与万能工具显微镜传统测量方式相比，本发明由于采用了接触测量方式，显微镜的瞄准误差大幅度减小；而分度头的利用，把锥螺纹的测量简化为圆柱螺纹测量。
- 专利类型发明专利
- 申请人贵阳新天光电科技有限公司;
- 发明人胡清;
- 地址550018 贵州省贵阳市乌当区新光路9号
- 申请号CN201210250560.3
- 申请时间2012年07月19日
- 申请公布号CN102749028B
- 申请公布时间2014年07月30日
- 分类号G01B9/04(2006.01)I;G01B11/08(2006.01)I;
