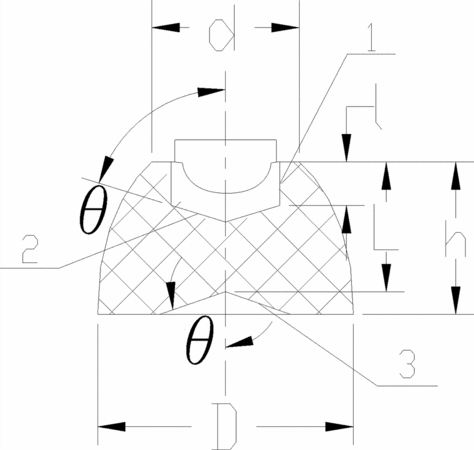

摘要:本发明涉及一种全反射透镜,该全反射透镜为回转体,该全反射透镜的旋转母线为五条线段依次首尾相接形成的折线,所述全反射透镜的入光面和出光面分别设有用于发散光线的圆锥形凹面和圆锥形凹槽,所述圆锥形凹面和圆锥形凹槽的顶点均落在所述全反射透镜的对称轴上;所述全反射透镜的入光面中心设有用于放置光源的圆柱形盲孔,所述圆柱形盲孔向内延伸有所述圆锥形凹槽。本发明中,分别位于全反射透镜出光面和底部的圆锥形凹面和圆锥形凹槽主要用于发散LED光源近光轴部分的光线,使得该部分的光线不至于太集中。此外,相比起旋转母线为直线或者抛物线的全反射透镜,旋转母线为折线的全反射透镜在满足配光要求的前提下,体积可以做到尽可能的小。
- 专利类型发明专利
- 申请人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 发明人周明杰;罗英达;
- 地址518052 广东省深圳市南山区南海大道海王大厦A座22层
- 申请号CN201110101048.8
- 申请时间2011年04月21日
- 申请公布号CN102748709B
- 申请公布时间2014年05月14日
- 分类号G02B3/02(2006.01)I;F21V5/04(2006.01)I;F21Y101/02(2006.01)N;
