无旋转自封阀

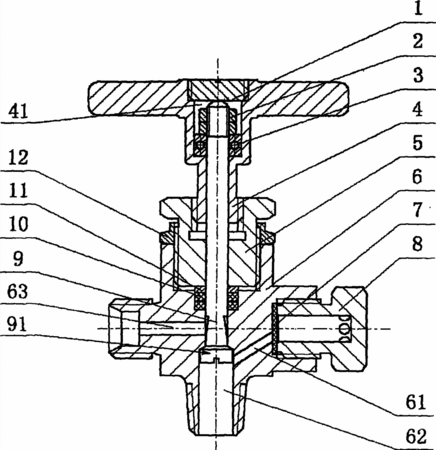

　　摘要：本发明公开了一种无旋转自封阀，它包括设有进、出口通道的阀体、阀盖、阀杆、阀塞、手柄和密封填料，手柄的下端与阀盖反螺纹配合，阀盖与阀体螺纹配合，手柄内设有容腔，在容腔内置有调节轴承，调节轴承内圈与阀杆配合，并以螺母紧固；阀塞位于进口通道内，所述阀塞设有朝向阀杆方向逐渐缩小的圆锥密封面，圆锥密封面与进口通道内的环形锥面密封配合。采用本发明的无旋转自封阀结构，可以实现阀杆在上下运动时不旋转，减小密封填料及阀尖的机械磨损，不易泄漏；此外，密封时，介质由阀杆下方流入阀腔，与阀杆运动方向一致，操作力只需克服阀杆与填料的摩擦力，介质压力反而成为阀门密封的有利条件，压力越大，密封越严；因此，该阀门的密封性能得到了进一步的提高，寿命更长，更适用于中、高压条件下的管路控制。

专利类型发明专利
申请人抚顺市博瑞特科技有限公司;
发明人周丕春;王鹏跃;教桂华;王琪;
地址113008 辽宁省抚顺市抚顺县石文镇
申请号CN201110120671.8
申请时间2011年05月10日
申请公布号CN102734473A
申请公布时间2012年10月17日
分类号F16K1/00(2006.01)I;F16K1/38(2006.01)I;F16K31/60(2006.01)I;F16K17/16(2006.01)I;F16K41/04(2006.01)I;
