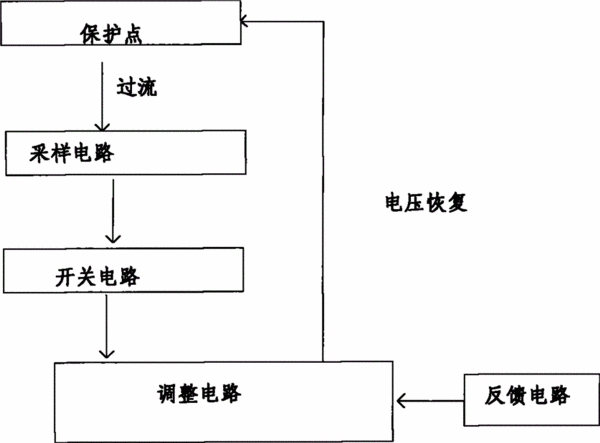

摘要：本发明提供了一种带反馈的过电流保护电路，属于自动化控制领域。该保护电路包括：采样电路、反馈电路、开关电路和调整电路；其中，所述保护点的连接到所述采样电路，保护点的另外一端连接所述反馈电路和所述调整电路，所述采样电路连接所述开关电路，所述开关电路连接所述调整电路，所述调整电路连接所述反馈电路；当所述保护点被过电流触发后，所述采样电路进行电压采样，当采样电压达到预设值时，所述开关电路导通，所述调整电路截止，所述保护点被保护。本发明提供的保护电路，可以很方便地构成过电流保护和速断保护，当电流超过保护电路的限定值时，会自动断开电路，起到保护用电气元件不被大电流烧坏的技术效果。
- 专利类型发明专利
- 申请人海信科龙电器股份有限公司;广东科龙空调器有限公司;
- 发明人任艳芳;陈坚波;吕根贵;
- 地址528305 广东省佛山市顺德区容桂街道容港路8号
- 申请号CN201210146976.0
- 申请时间2012年05月14日
- 申请公布号CN102723692A
- 申请公布时间2012年10月10日
- 分类号H02H3/08(2006.01)I;
