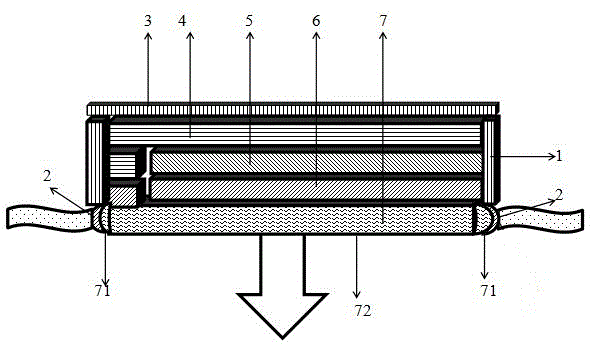

摘要：本发明涉及OLED显示技术，具体涉及一种OLED显示单元及带该显示单元的OLED拼接显示屏。OLED显示单元包括基板和和设置在基板正面的OLED模块，在OLED模块的四周和正面设置有封装层，在基板正面和四周的侧壁上镀有导电膜，其中任取一个基板侧壁上的导电膜与OLED模块中的阳极连接，任取另一个基板侧壁上的导电膜与OLED模块的阴极连接，从两个基板侧壁上的导电膜分别引出阳极引线和阴极引线连接外部电路，在两个基板侧壁外接绑定区域。本发明将OLED面板绑定区域由OLED模块封装面移到基板侧壁上，减少器件不发光的边框区域，优化OLED拼接显示屏的拼接效果。
- 专利类型发明专利
- 申请人广东威创视讯科技股份有限公司;
- 发明人彭晓林;匡友元;孙婷;黄永峰;
- 地址510663 广东省广州市高新技术产业开发区彩频路6号
- 申请号CN201210224197.8
- 申请时间2012年07月02日
- 申请公布号CN102723445A
- 申请公布时间2012年10月10日
- 分类号H01L51/52(2006.01)I;H01L27/32(2006.01)I;
