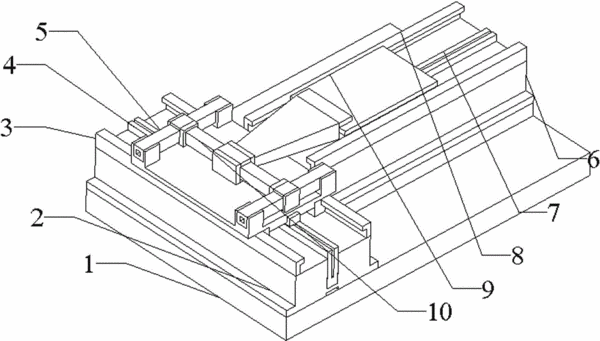

摘要:一种XY两坐标气浮定位平台,其特征是包括底座、X轴基座(2)、X轴导向导轨(3)、X轴直线电机定子(4)、Y轴基座(6)、Y轴直线电机定子(7)、Y轴导向导轨(8)、X轴滑台(5)、Y轴滑台(9)和工作平台(10),底座上采用螺栓固定连接的方式安装了X轴基座(2)和Y轴基座(6),X轴基座(2)上通过螺栓固定连接的方式安装X轴导向导轨(3)和X轴直线电机定子(4)。本发明特点是启用气浮支撑形式,平台相对运动部分用一定刚度的气膜隔开,系统无摩擦,采用直线电机驱动的方式,避免高速运动下,质心偏转导致传动副精度降低的问题,提高平台定位精度、速度和加速度,满足工业要求。
- 专利类型发明专利
- 申请人南京工业大学;南京工大数控科技有限公司;
- 发明人洪荣晶;钟黔;方成刚;
- 地址210009 江苏省南京市新模范马路5号
- 申请号CN201210194434.0
- 申请时间2012年06月13日
- 申请公布号CN102723303B
- 申请公布时间2015年05月20日
- 分类号H01L21/68(2006.01)I;
