一种新型预应力混凝土桩与承台的连接结构

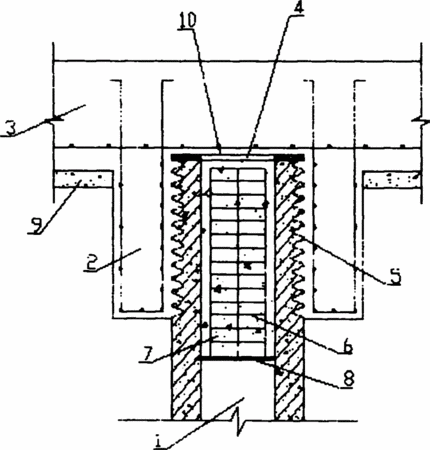

　　摘要：本发明公开了一种新型预应力混凝土桩与承台的连接结构，主要包括：桩帽设置在桩体周围；基础承台通过桩帽与桩体相连；端板设置在桩体顶部；端板上设置加固钢筋；桩体外壁的一端上设有螺纹；桩体由钢筋笼和填芯混凝土组成；钢筋笼设置在桩体的空腔内；圆钢托板设置在纵筋的底端，圆钢托板上方的混凝土桩的空腔内浇注有填芯混凝土；混凝土垫层位于基础承台下方。本发明提供的新型预应力混凝土桩与承台的连接结构，改变了内填芯抗拔的传统方式，桩顶通过桩帽与基础承台连接，这种新型连接结构保证了预应力混凝土桩与承台的连接，更加安全可靠，将大大提高承台与桩顶的连接强度，加工工艺简单，节省工程造价，效率高，适用范围广。

专利类型发明专利
申请人南京工业大学;
发明人黄广龙;缪海林;范钦建;黄建锋;
地址210009 江苏省南京市中山北路200号
申请号CN201210245503.6
申请时间2012年07月16日
申请公布号CN102720206A
申请公布时间2012年10月10日
分类号E02D27/12(2006.01)I;E02D27/14(2006.01)I;E02D5/58(2006.01)I;E02D5/56(2006.01)I;
