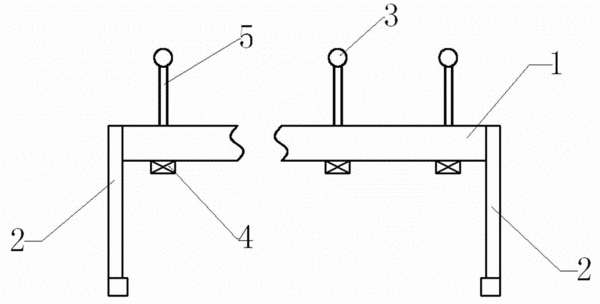

摘要：一种用于翼型风洞试验的测压尾耙，横梁的两端固定在支架的顶端；多个测压锥分别通过转轴安装在横梁的上方。测压锥为流线型的旋成体，将测压锥的气动中心置于测压锥支撑点之后，则可用于捕捉来流方向，通过安装在横梁底部和转轴下端的角度传感器测出来流方向角。在测压锥头部开总压孔和头部后一定距离上表面处开静压孔，测压管的一端由转轴引入总压孔和静压孔，另一端与压力数据采集系统相连，可用于测量气流总压和静压孔的压力，由此可计算出沿横梁方向的二维速度分布，并计算尾耙前面的翼型模型的阻力。本发明能够准确测量出测压锥处的气流总压，以及测压锥处的气流速度、气流偏角和气流的两个速度分量，从而得到翼型模型所受的阻力和升力。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人焦予秦;陆岩;惠增宏;郭琦;金承信;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201210146288.4
- 申请时间2012年05月11日
- 申请公布号CN102692311B
- 申请公布时间2014年04月16日
- 分类号G01M9/06(2006.01)I;
