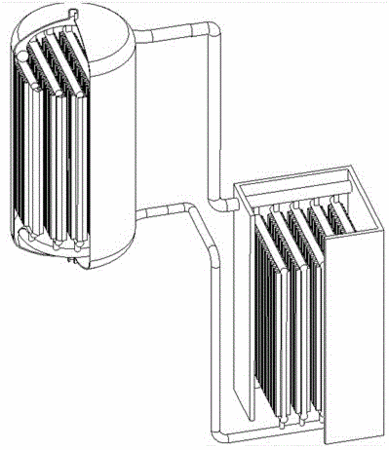

摘要：本发明公开一种分离式翅片板蒸汽发生器，由蒸发端和冷凝端通过上升管和下降管连接组成，其特征是，所述蒸发端由若干翅片板平行排列，安插于烟道之中，翅片板间是烟气通道，板内充注传热工质，传热工质经烟气加热蒸发，与烟气呈逆向流动。所述冷凝端是一个釜状承压设备，内部由若干长度不等的翅片板组成，独立于烟道之外，高于蒸发端安置，翅片板间是水-蒸汽通道，板内同样充注有传热工质，与蒸发端通过上升管和下降管连接。传热工质在此处冷凝放热，加热水蒸发产生蒸汽。本发明结构紧凑，体积小，设备简单，便于安装；使用寿命长，余热利用率高，设备成本低。
- 专利类型发明专利
- 申请人南京工业大学;南京瑞科特热能设备有限公司;
- 发明人温鸣科;顾黎昊;凌祥;
- 地址210009 江苏省南京市新模范马路5号
- 申请号CN201210110507.3
- 申请时间2012年04月16日
- 申请公布号CN102635842A
- 申请公布时间2012年08月15日
- 分类号F22B1/18(2006.01)I;F28D9/00(2006.01)I;F28F3/06(2006.01)I;
