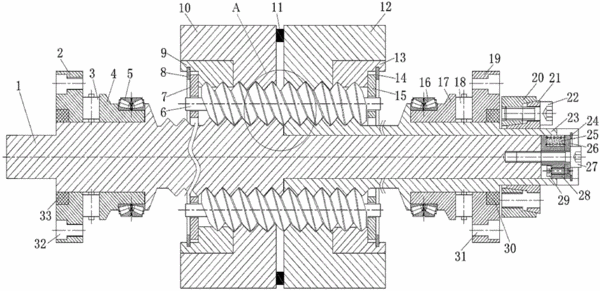

摘要：本发明公开了一种可消除轴向间隙的行星滚柱丝杠机构，属于直线作动机构。该机构将丝杠分成一段长轴丝杠和一段空心丝杠，安装时将长轴丝杠装入空心丝杠，通过轴向间隙调整组件将两段丝杠螺纹和滚柱螺纹夹紧，并在端部采用收缩盘沿径向将两者压紧，从而解决了消除丝杠和滚柱轴向间隙的问题。此机构不会改变中心距和承载能力，而且便于滚柱安装。该机构还可在螺纹经过长期工作磨损后，通过轴端中心螺栓和弹簧进行轴向间隙调整。该机构解决了轴向间隙造成的空转打滑问题，有效提高了传动精度、降低螺纹啮合冲击、保证承载能力、降低噪声，提高整体传动效率。此外，本发明所述消除轴向间隙的方法还可用于其他直线作动机构，例如滚珠丝杠等。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人刘更;马尚君;董永;吴立言;佟瑞庭;刘岚;王海伟;
- 地址710072 陕西省西安市友谊西路１２７号
- 申请号CN201210118236.6
- 申请时间2012年04月19日
- 申请公布号CN102628500B
- 申请公布时间2014年07月09日
- 分类号F16H25/22(2006.01)I;F16H57/12(2006.01)I;
