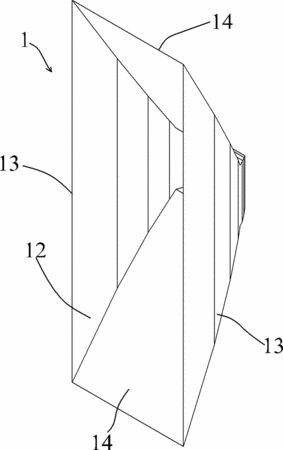

摘要:本发明公开了一种泛光反射器以及LED灯具,泛光反射器具有对应光源设置的光源口和对应出光位置设置的出光口,所述光源口和所述出光口均为矩形,并由相对设置且对称的两个第一反射面和两个第二反射面围合所形成,所述第一反射面和所述第二反射面均为拉伸面,并分别具有第一拉伸母线和第二拉伸母线,所述第一拉伸母线和第二拉伸母线均为位于同一平面的多段线,其中所述第一拉伸母线包括六条首尾相连的线段,每条线段两端与所述光源口几何中心连线之间的夹角为8-12°,所述第二拉伸母线包括四条首尾相连的线段,每条线段两端与所述光源口几何中心连线之间的夹角为8-12°。与现有技术相比较,本发明的泛光反射器以及LED灯具的尺寸可被大幅度缩小。
- 专利类型发明专利
- 申请人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 发明人周明杰;罗英达;
- 地址518052 广东省深圳市南山区南海大道海王大厦A座22层
- 申请号CN201110028581.6
- 申请时间2011年01月26日
- 申请公布号CN102620239B
- 申请公布时间2015年04月29日
- 分类号F21V7/10(2006.01)I;F21V7/22(2006.01)I;F21Y101/02(2006.01)N;
