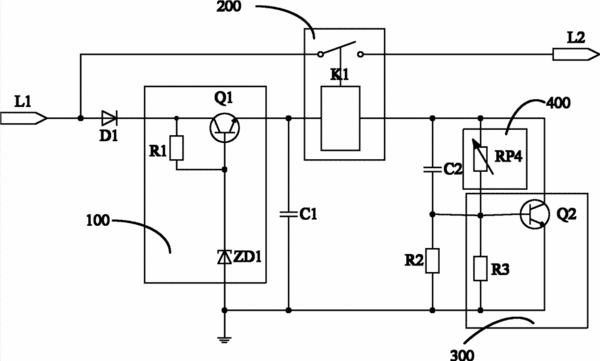

摘要：本发明涉及一种灯具过热保护电路及灯具。一种灯具过热保护电路，用于切断灯具的供电电路，包括用于提供稳定的电压的线性电压单元、继电器和设置于所述供电电路中的常闭触点、热敏电阻、限流电阻和触发三极管；所述继电器串联在所述线性电压单元的输出端与所述触发三极管的集电极之间，用于断开所述常闭触点；所述热敏电阻并联在所述触发三极管的基极和集电极之间，用于检测温度变化；当温度变化到一定值时，触发三极管导通时，所述继电器启动，将常闭触点断开。上述灯具过热保护电路及灯具，采用热敏电阻检测周围温度变化，当温度升高导致触发三极管导通，继电器工作，断开常闭触点，从而切断灯具的供电电路，达到过热保护的目的。
- 专利类型发明专利
- 申请人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 发明人周明杰;梁校津;张建锋;
- 地址518100 广东省深圳市南山区南海大道海王大厦A座22层
- 申请号CN201110000984.X
- 申请时间2011年01月05日
- 申请公布号CN102593790B
- 申请公布时间2015年01月07日
- 分类号H02H5/04(2006.01)I;H02H3/06(2006.01)I;
