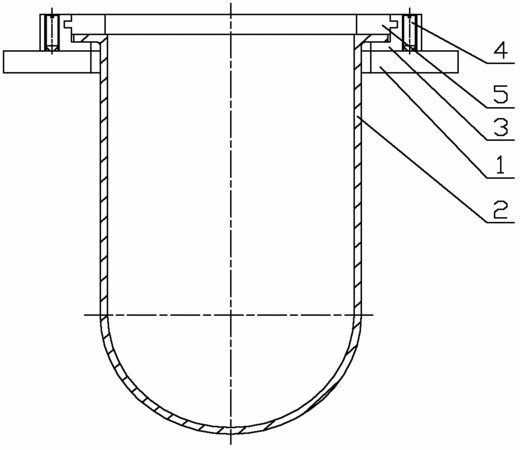

摘要:本发明公开了一种可调节溶出杯位置及角度的药溶仪装置,其技术方案为基板中心为一圆孔,圆孔外周设有四个等间距的螺纹孔,溶出杯置于基板圆孔中。在溶出杯与基板之间设有支架,支架的内径与基板圆孔相等。支架上表面设有2对相互垂直的弧形台座,台座内侧面水平方向开有凹槽,支架设有四个小孔通过螺钉与基板螺纹孔固定。每个弧形台座中心设有螺纹孔,每个螺纹孔内装有顶丝,压杯盖外檐设有2对相互垂直的弧形凸台,压杯盖置于溶出杯上,压杯盖的弧形凸台旋入支架弧形台座内侧面的凹槽内。通过调节支架某个螺纹孔中的顶丝,使溶出杯在垂直方向上产生角度偏移。本发明结构简单,通过支架以及支架与基板可以实现溶出杯位置及角度的调节。
- 专利类型发明专利
- 申请人天津市天大天发科技有限公司;
- 发明人王琸;于泽津;王珊;王丽娜;
- 地址300190 天津市南开区南开工业园平昌道7号
- 申请号CN201210006932.8
- 申请时间2012年01月10日
- 申请公布号CN102590461A
- 申请公布时间2012年07月18日
- 分类号G01N33/15(2006.01)I;
