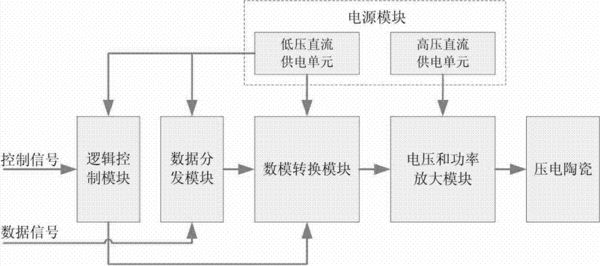

摘要：本发明公开了一种压电陶瓷驱动电源，包含逻辑控制模块、数据分发模块、数模转换模块、电压和功率放大模块和电源模块。通过分级输出模拟控制电压，采用多电源串联产生高压直流电源，采用集成高压运算放大器，使得输出驱动电压更精确，系统更稳定。本发明所述的数模转换模块通过分级输出，然后再合成的方法，使得输出的模拟控制信号更加精确，误差更小。本发明采用高压集成运算放大器进行电压和功率放大，相对于采用分离元件来说，提高了系统的集成度和可靠性，降低了系统性能的离散型和不确定性。提供一种结构简单、高稳定性、低纹波的驱动电源。
- 专利类型发明专利
- 申请人沈阳新松机器人自动化股份有限公司;
- 发明人徐方;褚明杰;贾凯;刘世昌;
- 地址110168 辽宁省沈阳市浑南新区金辉街16号
- 申请号CN201010598491.6
- 申请时间2010年12月21日
- 申请公布号CN102570895B
- 申请公布时间2014年12月10日
- 分类号H02N2/00(2006.01)I;H02M7/10(2006.01)I;
