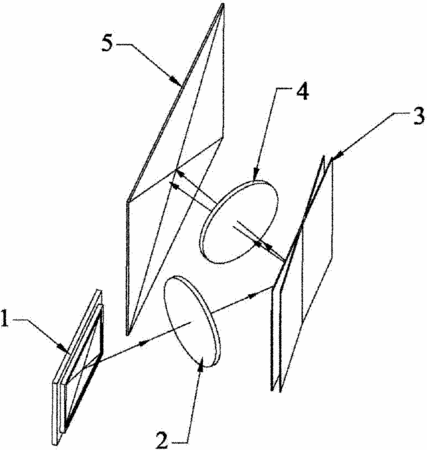

摘要：本发明适用于3D显示领域，提供了一种裸眼自由立体显示的投影系统，包括微显示成像器件，用于输出与预设视点对应的子图像；所述微显示成像器件的输出光路上依次设有第一透镜组和反射镜，所述反射镜的反射光路上设有第二透镜组，所述第二透镜组的出射光路上设有3D显示屏；所述反射镜转动相应角度，并将所述子图像通过第二透镜组投射在3D显示屏上；所述3D显示屏将所述子图像传送至预设视点；所述微显示成像器件分时输出不同预设视点对应的子图像，使所述系统按照时间顺序将不同的子图像分别传送至观看者的左、右眼，实现自由立体显示。该系统可以避免传统3D显示系统的图像合成与分割过程，可以直接实现高分辨率立体显示。
- 专利类型发明专利
- 申请人康佳集团股份有限公司;
- 发明人王荣;王进;
- 地址518053 广东省深圳市南山区华侨城
- 申请号CN201010600347.1
- 申请时间2010年12月22日
- 申请公布号CN102566250A
- 申请公布时间2012年07月11日
- 分类号G03B35/18(2006.01)I;G03B21/28(2006.01)I;G02B27/22(2006.01)I;
