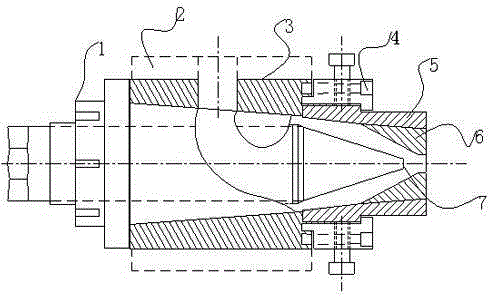

摘要:本发明涉及扁平型电缆的挤出设备。本发明目的是:提供一种扁平型电缆制作设备中用的物料分流器,利用它可以在未成型前已经形成了扁平的雏形。为达目的,它整体为管状,与挤出机的机头周边紧密配合;其上端设有入料口,与入料口相连通的主干流道;在入料口处,设有一分流台,将主干流道分开,分别设于同一管体的两个相对称面上,在主干流道的底部设的涡流弯道,弯道的后端接平面延展槽;平面延展槽呈三角状,其顶尖朝向涡流弯道;平面延展槽的末端设有一字型混流槽口;两个一字型混流槽口相互对应;管体末端,中心位置,与一字型混流槽口相应的设有放置电缆内模芯的方槽,放置电缆内模芯的方槽位于扁平型电缆的物料分流器的中心线上。
- 专利类型发明专利
- 申请人上海易初电线电缆有限公司;
- 发明人李军;杨黎歌;
- 地址201399 上海市南汇区川周公路2600弄88号
- 申请号CN201210053949.9
- 申请时间2012年03月05日
- 申请公布号CN102543319A
- 申请公布时间2012年07月04日
- 分类号H01B13/24(2006.01)I;
