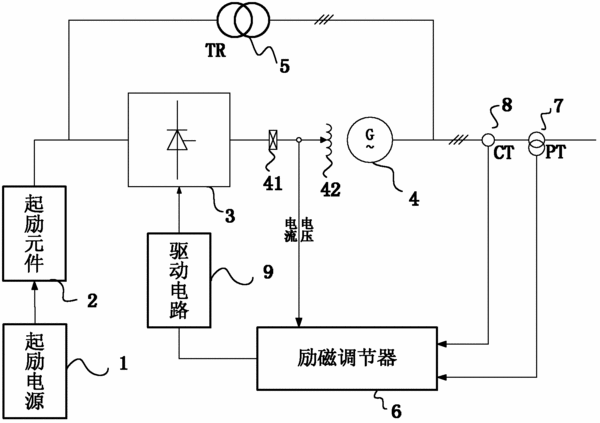

摘要：本发明公开了一种用于动态模拟实验的发电机励磁控制系统，包括依次连接的起励电源、起励元件、三相全控整流桥和发电机、励磁变压器、励磁调节器、电压互感器、电流互感器和驱动电路，其中，所述发电机通过所述励磁变压器为所述三相全控整流桥供电；所述电压互感器和电流互感器分别采集所述发电机的定子电压和定子电流传给所述励磁调节器；所述励磁调节器采集所述发电机的转子电压和转子电流，并根据所述发电机的运行状态以及用户的设置通过调节励磁调节器达到励磁控制的目的。所述发电机励磁控制系统具有恒机端电压励磁模式、恒控制角励磁模式、恒励磁电流励磁模式和恒无功励磁模式多种励磁模式，能进行多种实验；本发明具有接线和设备简单、可靠性高，响应速度快的特点。
- 专利类型发明专利
- 申请人上海信元瑞电气有限公司;
- 发明人解大;房新雨;余志文;张延迟;庒骏鹏;蒋传文;艾芊;何伟;
- 地址201109 上海市闵行区剑川路951号5栋6层A6022室
- 申请号CN201110416473.6
- 申请时间2011年12月14日
- 申请公布号CN102522938A
- 申请公布时间2012年06月27日
- 分类号H02P9/14(2006.01)I;
