    一种超六类网络信息接口电路结构

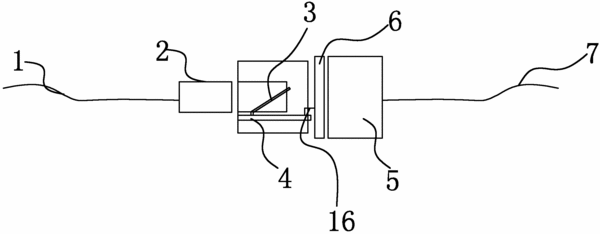

      摘要:本发明属于电子技术领域,提供了一种超六类网络信息接口电路结构,包括第一输入线、RJ45插头、RJ45插口、RJ45插头插口线路板、IDC打线座、IDC打线座线路板以及第二输入线,该接口电路结构的电路板分为两层和八条线路,在八条线路之间形成用于平衡来自RJ45插头、RJ45插口和IDC打线座的八个线路的信号干扰的第一电容、第二电容、第三电容、第四电容、第五电容、第六电容、第七电容以及第八电容。本发明的优点在于通过线路板的合理布线使线路间产生电容,用这些电容平衡来自RJ45插头、RJ45插口和IDC打线座的八条线路的信号干扰,从而达到在500MHz的高频下传输信号。
    • 专利类型发明专利
    • 申请人浙江一舟电子科技股份有限公司;
    • 发明人樊金波;许建华;孙凤军;
    • 地址315191 浙江省宁波市鄞州区姜山镇科技园区环镇北路31号
    • 申请号CN201110344672.0
    • 申请时间2011年11月04日
    • 申请公布号CN102509972A
    • 申请公布时间2012年06月20日
    • 分类号H01R13/719(2011.01)I;
