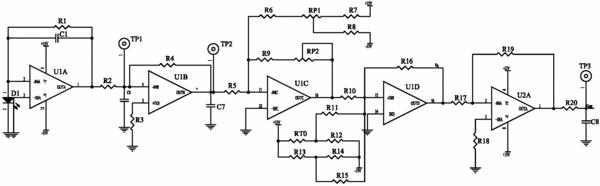

摘要：本发明公开了一种激光焊接机输出激光能量的检测电路，其包括依次电连接的二极管初级检测电路、反相电路、系统调零与信号放大电路及温度补偿与隔离输出电路，该光电二极管初级检测电路作为采样电路实现激光功率转换成电流信号、电流信号转换成电压信号的功能，该反相电路实现了反相器功能，为系统调零与信号放大电路提供前置信号，该系统调零与信号放大电路实现系统调零、信号放大作用，该温度补偿与隔离输出电路起到温度补偿和隔离输出作用。本发明具有很强的通用性、灵活操作性、较强的抗干扰特性，且设计成本相对较低，提高了系统激光能量检测精度，高效节能，具有很强的产品竞争力。
- 专利类型发明专利
- 申请人武汉华工激光工程有限责任公司;
- 发明人卢飞星;孙林波;叶姣;
- 地址430223 湖北省武汉市东湖开发区华中科技大学科技园激光产业园
- 申请号CN201110304166.9
- 申请时间2011年10月10日
- 申请公布号CN102507000A
- 申请公布时间2012年06月20日
- 分类号G01J1/44(2006.01)I;G01J1/02(2006.01)I;
