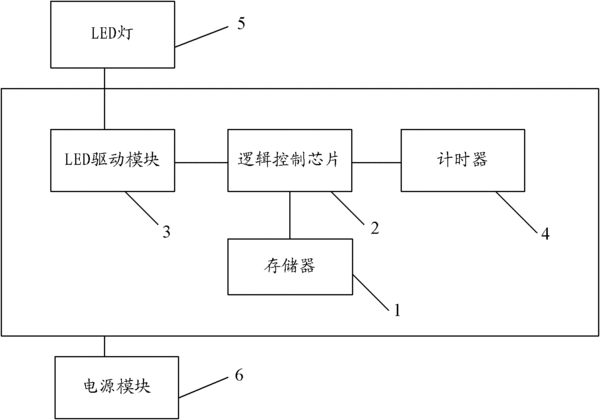

摘要：本发明适用于液晶显示领域，提供了一种LED背光模组的调光系统、液晶显示器及调光方法，该系统包括逻辑控制芯片，以及与之相连的LED驱动模块、计时器及存储器，LED驱动模块与LED灯相连；存储器用于存储LED灯的累计发光时间与驱动电流占空比补偿值的对应曲线；计时器用于累计LED灯的发光时间，并将发光时间提供给逻辑控制芯片；逻辑控制芯片用于根据发光时间和对应曲线提取相应的驱动电流占空比补偿值，并向LED驱动模块发出指令；LED驱动模块用于根据指令驱动LED灯发光。该调光系统可实时改变LED灯的驱动电流，在LED灯的光效降低时，通过提高驱动电流来增大光通量，使得液晶显示器的亮度保持恒定。
- 专利类型发明专利
- 申请人康佳集团股份有限公司;
- 发明人姜洪波;
- 地址518053 广东省深圳市南山区华侨城
- 申请号CN201010549147.8
- 申请时间2010年11月18日
- 申请公布号CN102467882A
- 申请公布时间2012年05月23日
- 分类号G09G3/34(2006.01)I;G09G3/36(2006.01)I;H05B37/02(2006.01)I;
