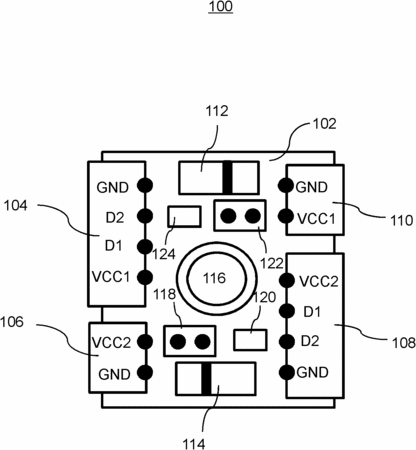

摘要：本发明揭露了一种双电源中继板，所述双电源中继板包括：一个矩形电路板，和设置在所述矩形电路板的矩形边上的第一模块插座、第二模块插座、第一电源插座和第二电源插座，所述第一模块插座和所述第二模块插座都包括电源端子、第一数据端子、第二数据端子和接地端子；所述第一电源插座和所述第二电源插座都包括电源端子和接地端子，其中所述第一电源插座的电源端子与所述第一模块插座的电源端子相连，其输入的电源给所述第一模块插座连接的模块供电；所述第二电源插座的电源端子与所述第二模块插座的电源端子相连，其输入的电源给所述第二模块插座连接的模块供电。
- 专利类型发明专利
- 申请人无锡爱睿芯电子有限公司;
- 发明人徐志强;曹伟勋;
- 地址214072 江苏省无锡市滨湖区滴翠路100号530大厦2号楼1903室
- 申请号CN201010526338.2
- 申请时间2010年10月29日
- 申请公布号CN102457099A
- 申请公布时间2012年05月16日
- 分类号H02J9/00(2006.01)I;H05K1/18(2006.01)I;
