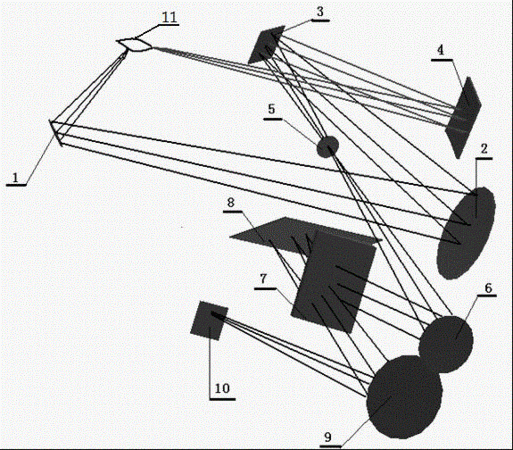

摘要：本发明公开了一种用于光谱仪的双向观测全谱直读光路系统，其包括一双向观测前置照明系统和一交叉色散主光路系统，所述双向观测前置照明系统位于水平方向，所述交叉色散主光路系统位于竖直方向，两系统构成一T形结构，所述前置照明光路系统将目标成像在狭缝上，通过狭缝进入交叉色散主光路系统，得到的二维光谱图由面阵探测器接收，实现全谱直读。本发明具有以下特点：前置照明光路系统和竖直色散主光路系统构成T型，结构紧凑，节省空间；色散主光路系统采用竖直光路，能很好的改善彗差和象散，提高成像质量，改善分辨率，无任何移动部件，降低元件损耗；光学元件少且简单，无特殊非球面镜，加工容易，成本经济。
- 专利类型发明专利
- 申请人江苏天瑞仪器股份有限公司;
- 发明人刘召贵;黄冲;陈祖新;毛秦军;朱小琴;
- 地址215300 江苏省苏州市昆山市巴城镇苇城南路1666号天瑞大厦
- 申请号CN201110261903.1
- 申请时间2011年09月06日
- 申请公布号CN102419206A
- 申请公布时间2012年04月18日
- 分类号G01J3/18(2006.01)I;G01N21/01(2006.01)I;
