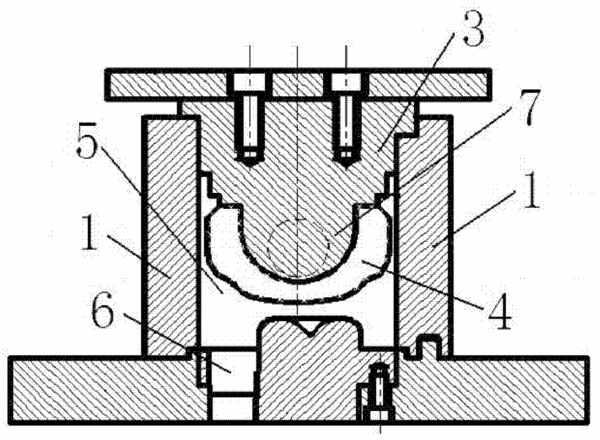

摘要:本发明涉及铸造领域,具体涉及一种发动机的活塞铸件铸型及活塞铸件的铸造方法,铸型包括金属型外型、销孔芯、金属芯体和砂芯,其中金属芯体上设有一个凸出端,砂芯包裹在金属芯体的凸出端并与金属芯体一起形成组合芯,组合芯从金属型外型的顶部伸入,金属芯体在上,砂芯在下,销孔芯的个数为两个,分别从金属型外型的两侧伸入并与砂芯接触,金属型外型的底部设有浇口;由金属型外型、组合芯和销孔芯共同围成的空间为型腔。本发明所提供的发动机的活塞铸件铸型采用金属芯体和砂芯两部分构成组合芯,适合低压铸造方法铸造,金属型外型上不设直浇道和冒口,铸件的工艺出品率达到82%以上。
- 专利类型发明专利
- 申请人西华大学;
- 发明人赵平;赵晓邦;
- 地址610039 四川省成都市金牛区金周路999号
- 申请号CN201110359182.8
- 申请时间2011年11月14日
- 申请公布号CN102407317A
- 申请公布时间2012年04月11日
- 分类号B22D18/04(2006.01)I;
