    一种大功率LED的散热结构

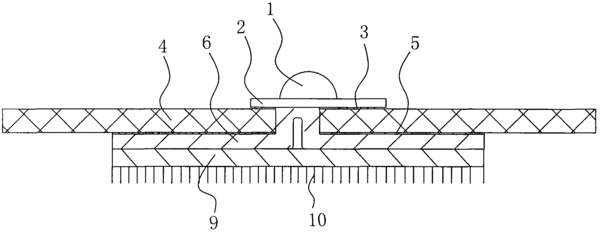

      摘要:本发明涉及散热装置技术领域,特别涉及一种大功率LED的散热结构,包括PCB板和导热板件以及散热板件,所述PCB板上设有定位孔,定位孔贯通PCB板两侧,所述PCB板一侧面上设有铜板层,PCB板另一侧面上设有电极焊脚;所述导热板件一侧面上设有导热柱,所述导热柱的形状大小与定位孔的形状大小相匹配,所述导热柱的高度等于PCB板的厚度和电极焊脚的厚度之和,所述导热柱配合设于定位孔内,导热板件设有导热柱的侧面与铜板层焊接连接;所述导热柱的上端面与电极焊脚的上表面处于同一平面内;所述散热板件贴设于导热板件的另一侧面上。本发明结构简单紧凑,导热散热效果好。
    • 专利类型发明专利
    • 申请人东莞勤上光电股份有限公司;
    • 发明人毕晓峰;
    • 地址523565 广东省东莞市常平镇横江厦村
    • 申请号CN201110351462.4
    • 申请时间2011年11月09日
    • 申请公布号CN102403444A
    • 申请公布时间2012年04月04日
    • 分类号H01L33/64(2010.01)I;
