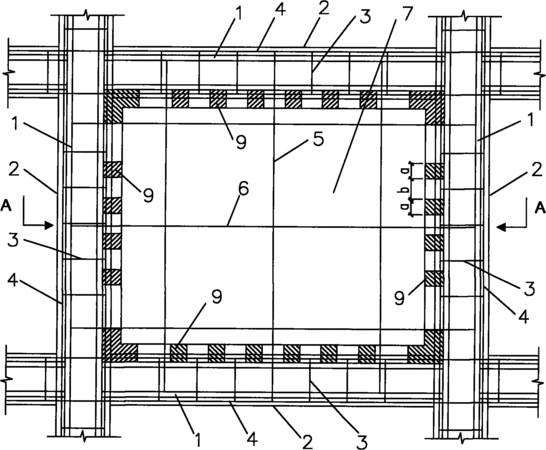

摘要：本发明公开了一种高强混凝土钢板分段连接组合剪力墙，包括钢板、边框、墙体分布钢筋及连接板；钢板上设置有多个垂直于钢板的栓钉，墙体分布钢筋通过多个栓钉与钢板连接；边框包括型钢、边框箍筋和边框纵筋；边框纵筋平行设置在型钢周围，边框箍筋垂直于型钢并绕边框纵筋设置，钢板与型钢之间设置有用于连接的多个连接板；墙体分布钢筋的两端也分别与型钢连接；钢板和边框组成的结构内填充有高强混凝土，并在钢板和边框的外侧形成混凝土外框。本发明可以有效提高剪力墙抗震性能，弥补高强混凝土相对普通混凝土延性下降的缺点，并能减小高层建筑底部构件尺寸，此外，型钢与钢板分段连接，方便箍筋的设置和施工。
- 专利类型发明专利
- 申请人中国建筑科学研究院;建研科技股份有限公司;
- 发明人肖从真;陈涛;朱爱萍;田春雨;杨晓蒙;蒋冬启;
- 地址100013 北京市朝阳区北三环东路30号
- 申请号CN201010294131.7
- 申请时间2010年09月26日
- 申请公布号CN102400503A
- 申请公布时间2012年04月04日
- 分类号E04B2/64(2006.01)I;E04C5/04(2006.01)I;
