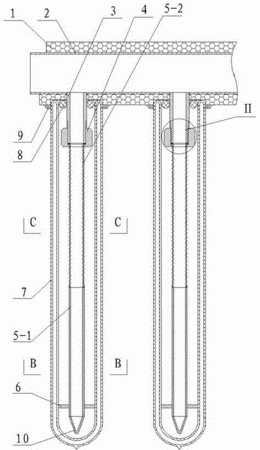

摘要:一种承压式防冻太阳能集热管,克服了现有太阳能集热管容易造成玻璃管炸管,导致系统跑水,或防冻能力差、传热效率低的问题,特征是在全玻璃真空集热管中间插入金属换热管,金属换热管底端焊接有防冻锥形管,在金属换热管上端焊接换热波纹管,在换热波纹管外套装快接螺母,在快接螺母中连接集热水箱连接管,有益效果是,结构简单,生产成本低,系统可以承压运行,由于全玻璃真空集热管内没有水,所以不怕空晒,可以在任何时间给系统加水,不会产生炸管,由于金属换热管底端焊接防冻锥形管,防冻能力强,在冬季可以不做系统的耗电防冻,使太阳能热水系统成本更低,且使用更安全,更节能,由于在金属换热管上端焊接换热波纹管,更便于现场安装。
- 专利类型发明专利
- 申请人沈阳万利源节能工程有限公司;
- 发明人王永斌;
- 地址110005 辽宁省沈阳市和平区南京南街206号
- 申请号CN201110297051.1
- 申请时间2011年09月28日
- 申请公布号CN102393091A
- 申请公布时间2012年03月28日
- 分类号F24J2/46(2006.01)I;
