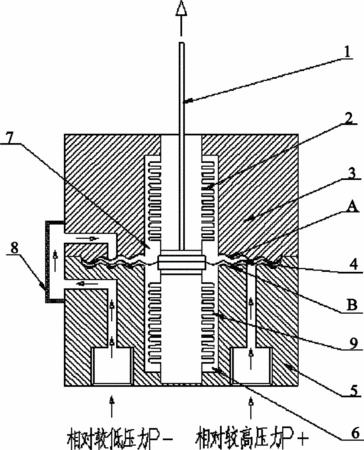

摘要：本发明提供了一种单膜片差压表，包括：内腔中设有第一波纹管的上接体；与上接体相连，且内腔中设有第二波纹管的下接体；和设置在上接体和下接体之间，且两面分别与第一波纹管和第二波纹管的端部贴合的膜片；其中：该膜片与上接体的内壁和第一波纹管的外壁之间形成低压介质腔，该膜片与下接体的内壁和第二波纹管的外壁之间组成高压介质腔；上接体上位于低压介质腔中，且与膜片相对的上过压保护面和下接体上位于高压介质腔中，且与膜片相对的下过压保护面均为波纹面。本发明提供的单膜片差压表延长了单膜片差压表的寿命。
- 专利类型发明专利
- 申请人北京布莱迪仪器仪表有限公司;北京布莱迪工程技术有限公司;
- 发明人白大成;韩书华;
- 地址100164 北京市朝阳区南三环成寿寺甲135号
- 申请号CN201110177222.7
- 申请时间2011年06月28日
- 申请公布号CN102353497B
- 申请公布时间2014年09月03日
- 分类号G01L13/02(2006.01)I;
