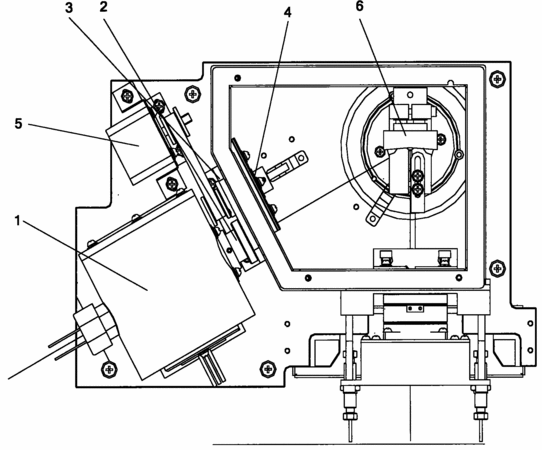

摘要:本发明公开了一种紫外-可见检测器单色仪,包括灯箱、透镜、狭缝座、滤光盘装置、光栅装置、分束器以及反射镜,其中,灯箱为卧式灯箱,且氘灯和钨灯设置灯箱内,位于靠近单色仪箱体的前面板位置;所述滤光盘装置包括滤光盘以及与所述滤光盘相连、驱动该滤光盘转动的驱动电机,其中:所述滤光盘上设置有一个空通光孔和放置有钬玻璃的通光孔。在紫外-可见检测器单色仪中,因为灯箱为卧式灯箱,当需要更换钨灯时,只需打开单色仪的前面板和前钣金门板,就可以直接取下钨灯;更换氘灯时,只需再拧下氘灯上的两个螺钉,即抽出氘灯,实现了简单方便换灯操作;并且,在滤光盘上设置有放置有钬玻璃的通光孔,通过钬玻璃可以进行单色仪的波长校准工作。
- 专利类型发明专利
- 申请人江苏天瑞仪器股份有限公司;
- 发明人胡晓斌;张云海;韩高锋;周传孟;
- 地址215347 江苏省昆山市苇城南路1666号清华科技园天瑞大厦
- 申请号CN201010243699.6
- 申请时间2010年07月29日
- 申请公布号CN102346069A
- 申请公布时间2012年02月08日
- 分类号G01J3/18(2006.01)I;G01N21/31(2006.01)I;G01N21/33(2006.01)I;
