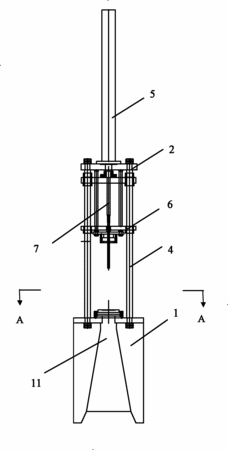

摘要：一种小号管体缩径机。其包括支架、油缸支撑架、油泵、多根导轨、油缸、退料板、芯轴、两个基座、滑板和缩径套；支架设置在地面上；油泵安装在支架后部；多根导轨垂直安装在支架表面，且顶面上设有油缸支撑架；油缸垂直安装在油缸支撑架上；芯轴上端与油缸上活塞杆下端相连；退料板外部以滑动方式连接在多根导轨上，中间部位与芯轴的中部相连；基座安装在支架表面上；滑板水平插入在基座上的凹槽内；缩径套嵌入在滑板上。本发明的小号管体缩径机是利用芯轴与缩径套之间的配合将管材局部直径缩小，同时使该部位的长度变长，由于缩径部位的厚度与管材原厚度相同，这样不仅可使生产出的产品外观质量好，而且能减少材料用量，从而可降低生产成本。
- 专利类型发明专利
- 申请人天津市津宝乐器有限公司;
- 发明人李宗瑞;
- 地址301804 天津市宝坻区海泰路1－2号
- 申请号CN201110214784.4
- 申请时间2011年07月29日
- 申请公布号CN102327913A
- 申请公布时间2012年01月25日
- 分类号B21C1/24(2006.01)I;B21C3/16(2006.01)I;
