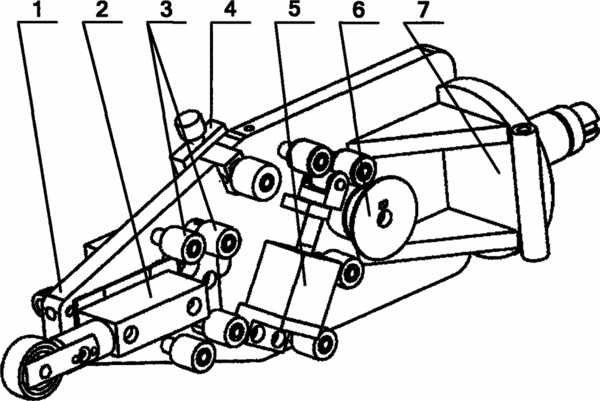

摘要：本发明公开了一种用于叶片型面砂带柔性抛光机构，该砂带柔性抛光机构通过安装架固安在数控机床上；柔性机构驱使抛光轮沿其固定轴方向动作，控制抛光力度的大小；辊轮安装在基板上支撑砂带，张紧气缸使砂带在辊轮上产生预紧力，驱动轮带动砂带在辊轮上进行高速旋转；对柔性机构中的气缸进行控制，使得抛光轮可以进行轴向的位移动作，即抛光过程中的柔性让刀动作，避免了由于刚性冲击引起的叶片型面变形及损坏。抛光过程中产生的砂带跑偏现象通过纠偏机构进行调整。本发明结构简单，操作方便，实现了叶片型面自动化抛光工艺，不仅提高了叶片型面抛光质量，同时也提高了工作效率。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人段继豪;史耀耀;张军锋;董婷;李小彪;
- 地址710072 陕西省西安市友谊西路127号646信箱
- 申请号CN201110230547.7
- 申请时间2011年08月11日
- 申请公布号CN102303275B
- 申请公布时间2013年12月04日
- 分类号B24B21/16(2006.01)I;B24B19/14(2006.01)I;B24B21/18(2006.01)I;
