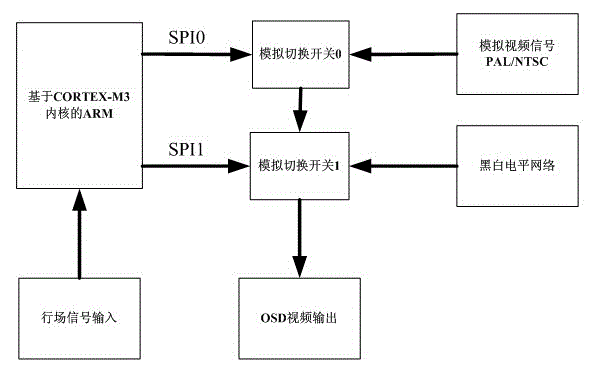

摘要：一种基于CORTEX-M3的OSD结构，采用CORTEX-M3内核架构的处理器芯片，在处理器芯片的内存中划分出部分空间以存储字符叠加内容，该空间中的内容与显示终端叠加字符相对应，利用CORTEX-M3芯片中的直接存储器存取DMA控制器将上述内存空间中的内容搬移到SPI接口，再由SPI接口输出到显示终端；CORTEX-M3芯片具有两个SPI接口，两个SPI接口又分别对应两个不同的模拟切换开关，同时使用两个SPI接口对模拟切换开关进行切换。本发明的基于CORTEX-M3的OSD结构将视频OSD叠加以及前端球机的控制整合到同一芯片中，通过单一的芯片实现了不同的控制功能，从而降低了生产成本。
- 专利类型发明专利
- 申请人天津天地伟业数码科技有限公司;
- 发明人戴林;李定忠;
- 地址300384 天津市西青区华苑新技术产业园区（环外）海泰华科二路8号
- 申请号CN201110262964.X
- 申请时间2011年09月07日
- 申请公布号CN102291549A
- 申请公布时间2011年12月21日
- 分类号H04N5/445(2006.01)I;H04N5/44(2006.01)I;
