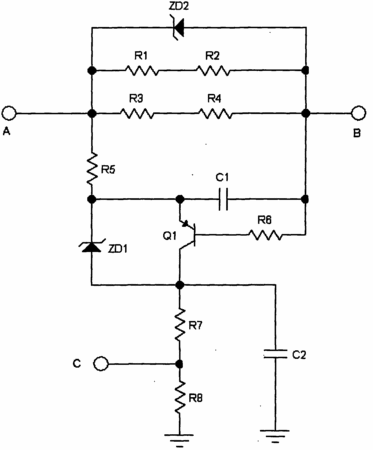

摘要：本发明公开了一种LED过电流检测电路和一种LED驱动控制电路，检测电路包括：第一采样电阻、第一分压电阻、第二分压电阻、限流电阻、第一稳压二极管和三极管；第一采样电阻的一端分别与升压/降压电路的输出端和第一分压电阻的一端连接，第一采样电阻的另一端与LED灯串的阳极连接；第一分压电阻的另一端分别与三极管的发射极和第一稳压二极管的阴极连接，第一稳压二极管的阳极和三极管的集电极分别通过第二分压电阻接地；三极管的基极通过限流电阻与LED灯串的阳极连接；三极管的集电极和第二分压电阻的连接点为过电流检测点。本发明能起到很好的保护作用，有效避免系统的炸机起明火故障，既节约了开发成本，又能提高系统的安全性。
- 专利类型发明专利
- 申请人康佳集团股份有限公司;
- 发明人谭凯峰;
- 地址518000 广东省深圳市南山区华侨城深南大道9008号
- 申请号CN201110126262.9
- 申请时间2011年05月16日
- 申请公布号CN102288808A
- 申请公布时间2011年12月21日
- 分类号G01R19/165(2006.01)I;H05B37/02(2006.01)I;
