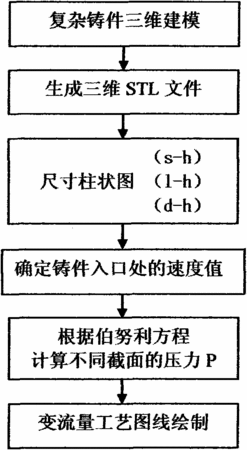

摘要：一种铝合金熔液变流量电磁低压充型方法，应用于先进制造技术领域，其具体流程是：对铸件及工艺图进行三维建模；生成三维STL数据文件；根据铸件每一层剖分的大小计算出该层对应的铸件高度(h)、截面积(s)以及周长(1)和每个高度对应的当量直径(d)并利用每处的当量直径值，计算出平均等流管的直径，从而将复杂的截面突变型铸件转化成为等流管型的简单铸件；依据平板铸件数值模拟得到的铸件型腔面积与内浇口面积比值对应的内浇口临界入口速度值的规律曲线，得到铸件入口处的速度值；再利用流体力学实际液体伯努利方程进行不同界面处压力的计算，从而确定出铸件的变流量充型工艺P-t曲线；根据变流量P-t曲线利用电磁力控制金属液低压充型。本发明的有益效果在于：可实现铝合金熔液平稳充型、在充型过程中不容易产生喷溅、卷气现象，保证铸件质量。
- 专利类型发明专利
- 申请人北京北方恒利科技发展有限公司;
- 发明人徐宏;党惊知;杨晶;侯击波;毛红奎;郑晚晴;
- 地址100089 北京市海淀区紫竹桥广源大厦二层
- 申请号CN201010190992.0
- 申请时间2010年06月03日
- 申请公布号CN102266933A
- 申请公布时间2011年12月07日
- 分类号B22D18/04(2006.01)I;
