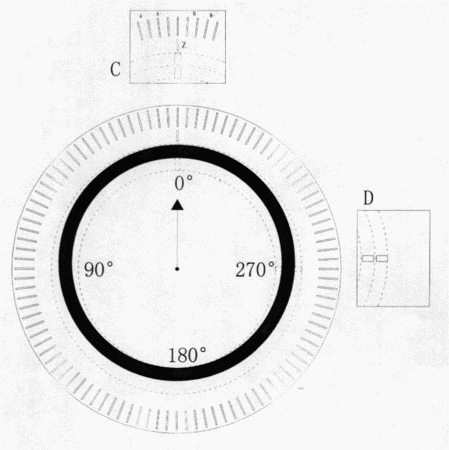

摘要：一种输出单周期位置型正弦波信号的单码道光栅编码器，设有动光栅和静光栅，动光栅旋转时，各码道通过对应的静光栅透光狭缝输出光信号给光电转换器件，光电转换器件输出正弦波信号，在动光栅上设置一个偏心圆环形透光区，构成C、D两路正弦波光栅信号输出的单码道，偏心圆环被包容在与动光栅同圆心的两个不同半径的同心圆环内，在同心圆环上设有四个圆周点，四个圆周点之间依次相差90°，偏心圆环之外圈在四个圆周点中任一点与同心圆环之外圆相切，与此点相差180°处，偏心圆环之内圈与同心圆环之内圆相切。
- 专利类型发明专利
- 申请人南京中科天文仪器有限公司;
- 发明人丁一明;
- 地址210042 江苏省南京市玄武区花园路6-10号
- 申请号CN201110111260.2
- 申请时间2011年04月28日
- 申请公布号CN102261927A
- 申请公布时间2011年11月30日
- 分类号G01D5/38(2006.01)I;
