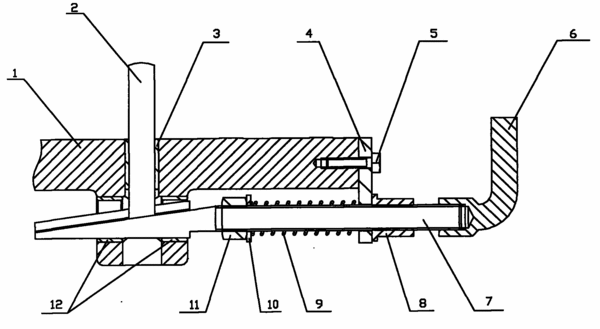

摘要：本发明公开了一种用于工件毛坯面的可调辅助支撑装置，包括彼此垂直设置的辅助支撑杆和插杆，所述插杆一端、与辅助支撑杆接触的相应部位设倾斜滑槽，通过所述倾斜滑槽的作用，插杆的水平方向的移动转化为辅助支撑杆的垂直方向上的移动；当辅助支撑杆在垂直方向上移动至支撑工件毛坯面所需位置时，通过位于插杆上的自锁装置将插杆在水平方向上锁定在某一具体位置。本发明的可调辅助支撑装置可实现在工件毛坯面上快速、准确、可靠地辅助支承工件的功能。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人李东桓;黎寿南;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201010161418.2
- 申请时间2010年04月29日
- 申请公布号CN102233520A
- 申请公布时间2011年11月09日
- 分类号B23Q1/72(2006.01)I;
